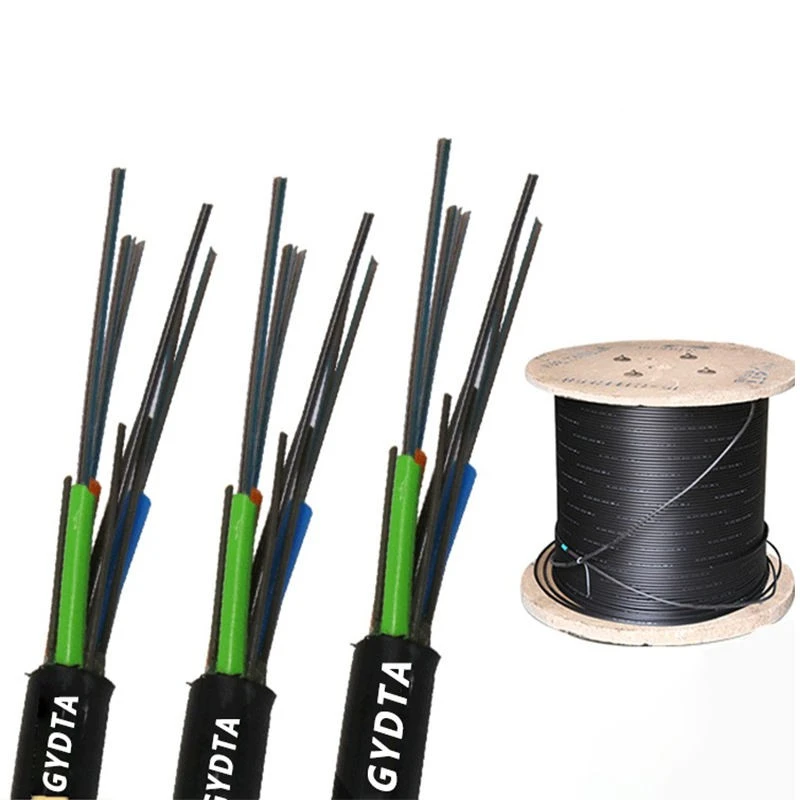

Outdoor Ribbon Armored Optical Fiber Cable je kovový pancéřovaný venkovní kabel navržený s páskovými vlákny a vysokou -kapacitou vláken. Poskytuje mechanickou ochranu, odolnost proti vlhkosti a spolehlivý přenosový výkon pro telekomunikační páteř, přístupové sítě a drsná venkovní prostředí.
Klíčové atributy
|
Název značky |
Guangdong Shengtang |
Číslo modelu |
GYDTA |
|
Typ |
Optický kabel |
Místo původu |
Guangdong, Čína |
|
Počet vodičů |
Větší nebo rovno 10 |
Barva |
ČERNÝ |
|
Číslo modelu |
Optický kabel s 36 jádry |
Počet vláken |
2-144 jader |
|
Typ vlákna |
SM Single Mode |
Aplikace |
Telekomunikace |
|
Název značky |
OEM |
Pevný člen |
Kovový drát |
|
Provozní teplota |
-40 stupňů ~ 70 stupňů |
Přístav |
GUANGZHOU |
Technické specifikace
|
Kabelové optické vlákno (dB/km) |
62,5μm (850nm/1300nm) |
50μm (850nm/1300nm) |
G.652 (1310nm/1550nm) |
G.655 (1550nm/1625nm) |
|
Maximální útlum |
3.5/1.5 |
3.5/1.5 |
0.36/0.22 |
0.22/0.26 |
|
Typický |
3.0/1.0 |
3.0/1.0 |
0.35/0.21 |
0.21/0.24 |
Klíčové vlastnosti
- Ribbon Fiber Design podporuje vysoký počet vláken až 144 jader pro efektivní nasazení ve velkém-síti.
- Metallic Armored Structure poskytuje zvýšenou odolnost proti rozdrcení a mechanickou ochranu pro přímé pohřbívání a venkovní instalace.
- Jednorežimová vláknová kompatibilita s vlákny G.652D/G.657 umožňuje optický přenos na dlouhé -vzdálenosti s nízkou-ztrátou.
- Vodní-konstrukce zabraňuje pronikání vlhkosti a zlepšuje spolehlivost kabelu ve venkovních podmínkách.
- Široký rozsah provozních teplot od -40 stupňů do 70 stupňů umožňuje stabilní výkon v různých klimatických podmínkách.
Typické aplikace
Telekomunikační páteřní sítě -Vysoká kapacita optických vláken podporuje přenos dat na dlouhé{0}}vzdálenosti mezi uzly sítě.
Přístupové sítě FTTx -Pásová struktura umožňuje efektivní instalaci pro-distribuci vláken s vysokou hustotou.
Propojení datového centra -Vhodné pro venkovní spoje vyžadující vysoký počet vláken a mechanickou ochranu.
Železniční a dopravní komunikační systémy -Pancéřovaná konstrukce odolává vibracím a náročnému prostředí.
Utility a průmyslové komunikační sítě -Poskytuje spolehlivé optické připojení ve venkovní infrastruktuře.
Campus and Metropolitan Area Networks (MAN) -Podporuje škálovatelné rozmístění vláken v rozsáhlých oblastech.
OEM a zakázková výroba
Možnosti přizpůsobení
|
Položka přizpůsobení |
Dostupné možnosti |
|
Počet vláken |
2–144 jader nebo přizpůsobené |
|
Typ vlákna |
G.652D, G.657A1/A2, G.655, Multimode OM1/OM2/OM3/OM4 (volitelné) |
|
Struktura kabelu |
Jednotka z pásových vláken, pancéřovaná venkovní konstrukce, přizpůsobená konstrukce |
|
Materiál bundy |
HDPE, LSZH, PVC nebo specifikované materiály |
|
Barva bundy |
Černá standardní; další barvy dostupné na vyžádání |
|
Průměr kabelu |
Přizpůsobeno podle počtu vláken a požadavků na strukturu |
|
Člen síly |
Kovový drát, ocelový drát nebo přizpůsobená výztuž |
|
Výkon vlákna |
Standardní možnosti útlumu na základě požadavků ITU-T |
|
Kabelový tisk |
Logo OEM, číslo modelu, označení měřiče, technické informace |
|
Délka bubnu |
Standardní nebo přizpůsobená délka podle požadavků projektu |
|
Obal |
Dřevěný buben, exportní-standardní balení, přizpůsobené štítky |
OEM služby
- Vlastní návrh kabelu a optimalizace struktury
- Výroba privátních značek se zákaznickým brandingem
- Přizpůsobený počet vláken a technické parametry
- Přizpůsobené značení a balení kabelů
- Výroba prototypů a vzorků
- Technická podpora pro požadavky na instalaci
- Hromadná výroba pro zámořské distributory a telekomunikační dodavatele
Shoda a průmyslové standardy
ISO 9001:2015 -Systém managementu kvality zajišťující kontrolované výrobní procesy a konzistenci produktů.
ISO 14001:2015 -Systém environmentálního managementu pro odpovědné výrobní postupy.
IEC 60794 -Mezinárodní standard definující konstrukci optických kabelů, mechanické, environmentální a výkonnostní požadavky.
ITU-T G.652D -Standard pro jedno-vlákno s optimalizovaným přenosovým výkonem s nízkou{1}}ztrátou.
ITU-TG.657 -Standard pro ohyb-necitlivé jedno{1}}vlákno používané v přístupových sítích a sítích s vysokou{2}}hustotou.
RoHS -Omezení požadavků na nebezpečné látky pro elektronické a komunikační produkty.
Výroba a kontrola kvality

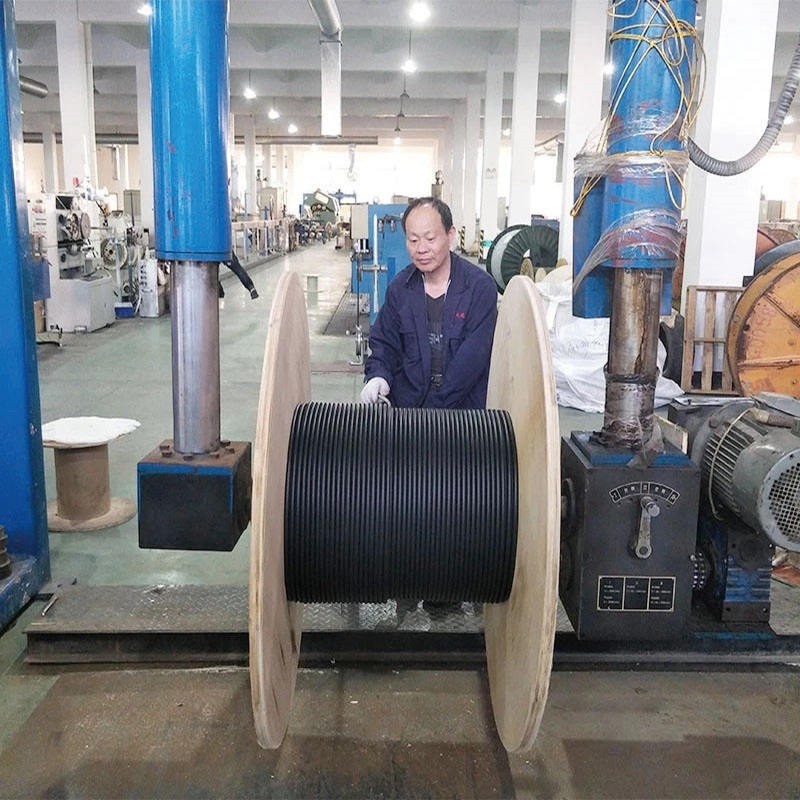

Výrobní proces
1.Příchozí kontrola optických vláken
2. Barvení a identifikace vláken
3.Tváření jednotky z pásových vláken
4. Uvolněné splétání jednotky trubice/pásky
5. Aplikace materiálu-blokujícího vodu
6. Instalace vrstvy kovového pancíře
7. Extruze vnějšího pláště HDPE
8. Značení kabelů a kontrola povrchu
9. Převíjení kabelu a balení bubnu
Zajištění kvality
1. Testování útlumu vlákna a optického výkonu
2. Testování reflektometru domény-optického času (OTDR).
3. Zkoušky pevnosti v tahu a prodloužení
4. Testování odolnosti proti rozdrcení
5. Testování odolnosti proti nárazu
6.Ohybové a torzní zkoušky
7. Testování průniku vody
8.Testování teplotních cyklů
9. Kontrola tloušťky a rozměrů pláště
10.Konečný vzhled a kontrola balení
Balení a dodání
| Přístav odeslání | GUANGZHOU Shenzhen | Prodej jednotek | Jedna položka |
| Velikost jednoho balení | Rozměry 40 x 30 x 15 cm | Jedna hrubá hmotnost | 1.000 kg |
| Příklady balení |  |
Zásobovací kapacita
| Schopnost zásobování | 100 kilometrů za den |
Dodací lhůta
| množství (metry) | 1 - 4000 | 4001 - 90000 | 90001 - 1000000 | > 1000000 |
| Dodací lhůta (dny) | 5 | 15 | 30 | K vyjednávání |
Možnosti přizpůsobení
| Volba | Min. objednávka: | Poplatek za přizpůsobení |
|
Přizpůsobené logo Podle požadavku |
1000 metrů | -- |
|
Přizpůsobené balení Podle požadavku |
1000 metrů | -- |
|
Grafická úprava dle požadavku |
1000 metrů | -- |
FAQ

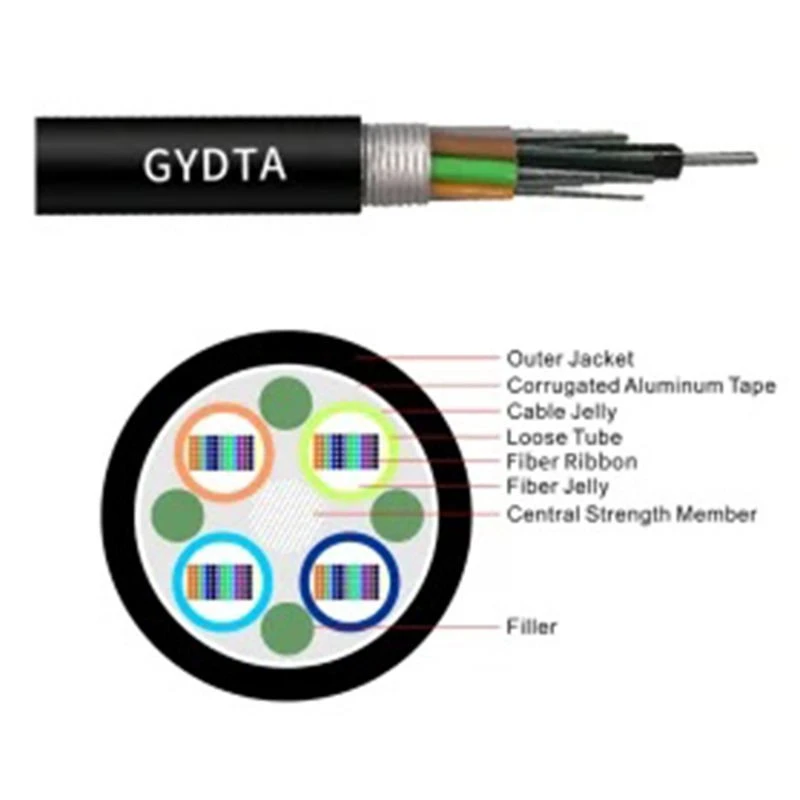

Otázka: Jaká je struktura venkovního páskového pancéřovaného optického kabelu?

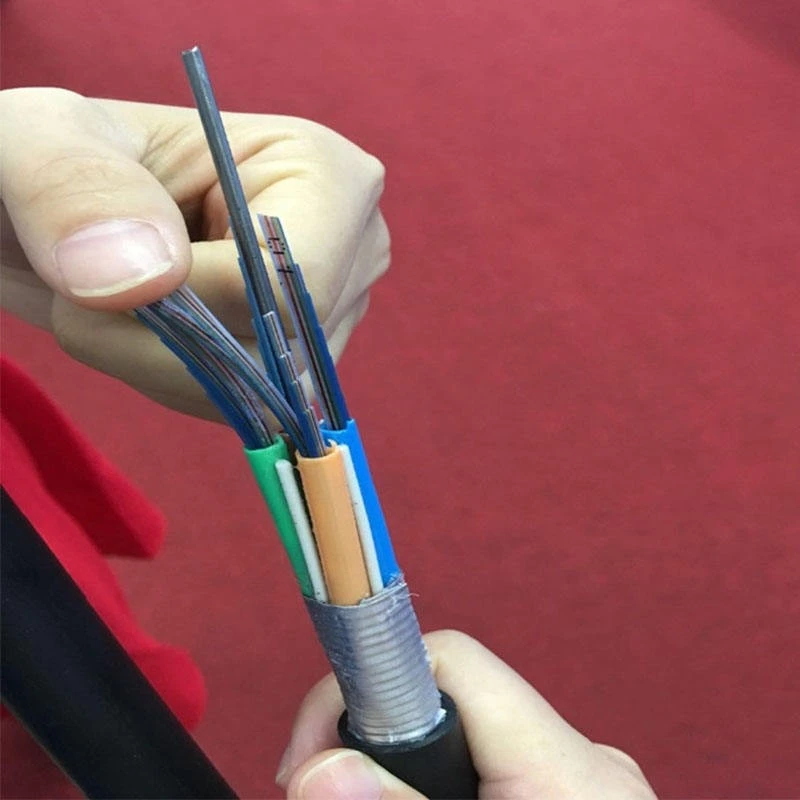

Odpověď: Používá jednotky páskových vláken uvnitř ochranné kabelové struktury s kovovým pancířem, pevnostními prvky, součástmi blokujícími vodu-a venkovním PE pláštěm pro mechanickou ochranu a ochranu životního prostředí.
Otázka: Jak by se měly optické kabelové bubny před instalací skladovat?
Odpověď: Kabelové bubny by měly být skladovány uvnitř, chráněny před vlhkostí, prachem a UV zářením. Bubny by měly být umístěny vodorovně a ne svisle na koncích.
Otázka: Můžete poskytnout vzorky kabelů před hromadnými objednávkami?
A: Ano. Před hromadnou výrobou mohou být poskytnuty vzorky pro technické hodnocení a testování kompatibility.
Otázka: Jaké je MOQ pro přizpůsobené objednávky?
Odpověď: Pro přizpůsobení OEM, jako je logo, balení nebo grafický tisk, začíná typická MOQ od 1 000 metrů. Konkrétní požadavky lze dohodnout.
Otázka: Jaká je typická dodací lhůta pro hromadné objednávky?
Odpověď: Standardní objednávky obvykle vyžadují přibližně 5–30 dní v závislosti na množství objednávky, požadavcích na přizpůsobení a výrobním plánu.
Otázka: Jaké platební podmínky přijímáte?
Odpověď: Mezi běžné platební metody patří T/T (30% záloha a 70% před odesláním). Podmínky L/C, PayPal, Western Union a D/P lze projednat podle podmínek objednávky.
Otázka: Jaké exportní dokumenty můžete poskytnout?
Odpověď: Můžeme poskytnout standardní exportní dokumenty včetně obchodní faktury, balicího listu, osvědčení o původu a přepravních dokumentů. Další dokumenty mohou být uspořádány podle požadavků destinace.
Otázka: Podporujete kontrolu třetí{0}}strany před odesláním?
A: Ano. Před odesláním lze podle požadavků zákazníka zajistit kontrolu třetí strany schválenými kontrolními společnostmi.
